내부평활형 피복 파형강관 소개
단체표준 SPS-KMIC-001-1966 부식방지 나선형 강관 및 연결구 내의 규격으로 생산되는 표준제품으로, 파형강관 내부에 평활판이 결합된 2중 구조로 형성되어 있으며, 강판 표면에 PE, PVC SOLE 피복이 된 제품.
파형강관(표준 제품) 대비 월등히 향상된 통수 능력(조도계수)을 확보한 제품.
내부평활형 피복 파형강관
내부평활형 피복 파형강관
내부평활형 피복 파형강관 장점 및 특징
1. 통수 능력 비교(조도계수)
D600 기준| 품명 | 통수 능력(조도계수) |
|---|---|
| 콘크리트관 | 0.015 ~ 0.017 |
| 주름형 금속관 | 0.018 ~ 0.022 |
| 내부평활 파형강관 | 0.009 ~ 0.011 |
2. 높은 외압강성 확보
외압강도
약 15%의 외압강도 상승

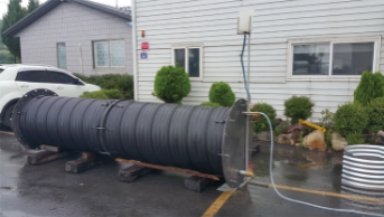

3. 높은 수밀성 유지
하수관로 수밀시험 기준 (1기압, 만수, 0.5시간)
| 시험명 | 호칭지름 | 시험결과 |
|---|---|---|
| 플랜지 결합 연결부 수밀시험 |
D600 | 0 (누수량) |
| D900 | 0 (누수량) | |
| D1100 | 0 (누수량) |

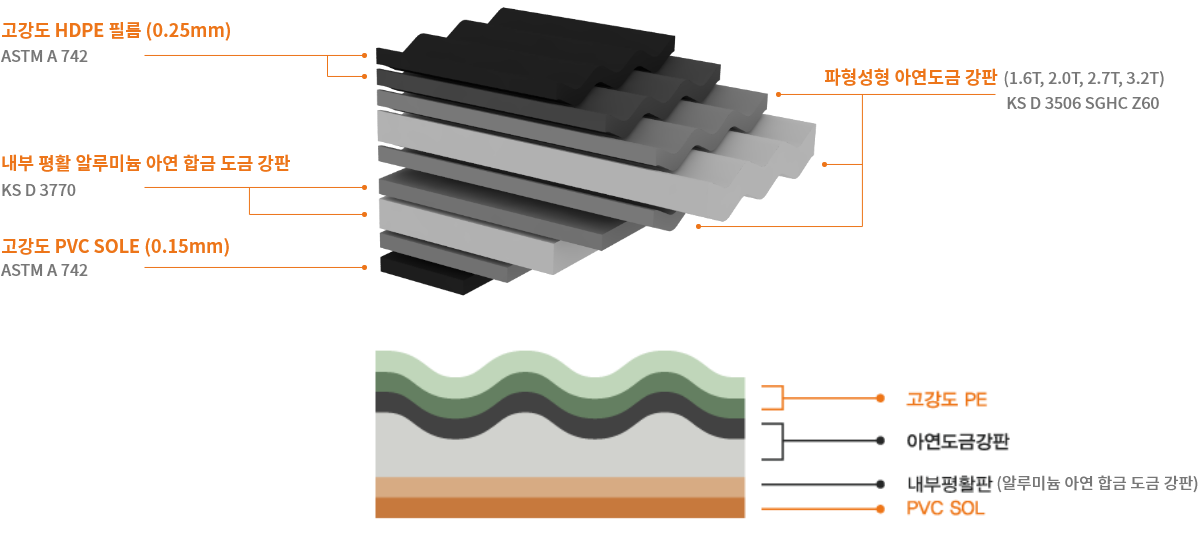

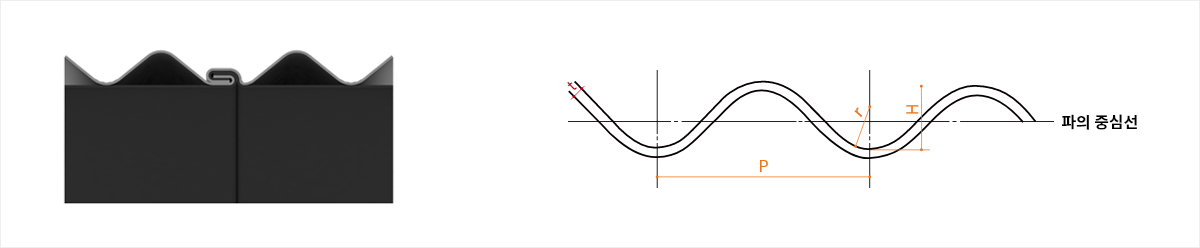

내부평활형 피복 파형강관 단면 형상 및 규격
내부평활형 개복 파형강관의 종류 및 규격
오른쪽으로 스크롤
| 규격 | 피복의종류 | 호칭지름 | 외주면 강판의 두께(mm) | 내주 평활면 강판의 두께(mm) |
|---|---|---|---|---|
| 1RS | PVC 내주면 피복 | 300 ~ 1800 | 1.6, 2.0, 2.7, 3.2 | 0.4 |
| PE 외주면 피복 | ||||
| 3RS | PVC 내주면 피복 | 900 ~ 3000 | 1.6, 2.0, 2.7, 3.2 | |
| PE 외주면 피복 |
