파형강판 이란?
파형강판은 강판에 일정 규격의 파형을 성형하여 휨강성, 내력 및 내구성을 증가시킨 구조용 재료로서, 주변 지반과의 상호작용을 통해 하중을 지지하는 지중 구조물의 특성을 갖는다.
파형강판

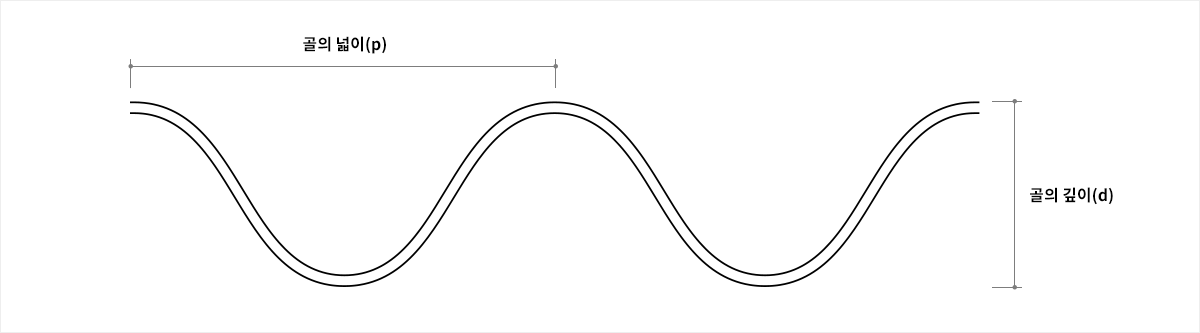

파형강판 삽도

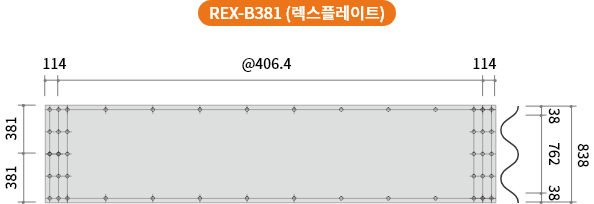

파형강판 규격 - 대형
| 두께(t) | 골의 넓이(p) | 골의 깊이(d) |
|---|---|---|
| 3.4~9.0mm | 381mm | 140mm |

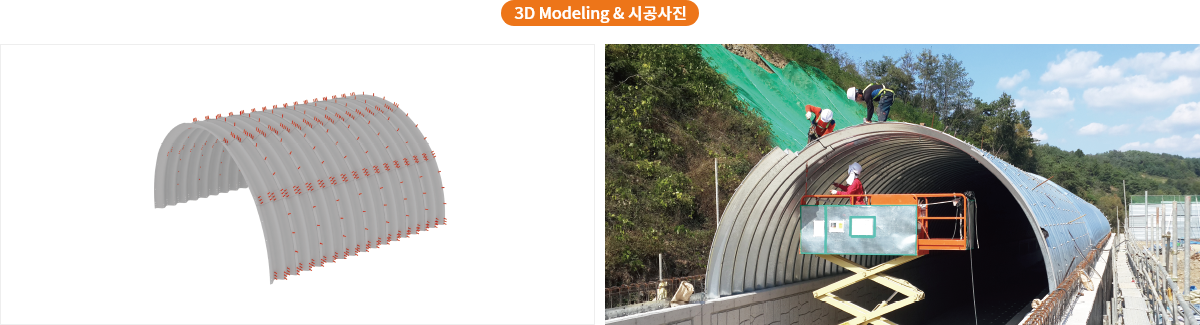

파형강판 생산 및 조립과정
-
원자재 강판코일 -
강판의 파형 성형 -
설계에 따른 벤딩 -
조립 -
파형강판 구조물 완성 -
시공 완료

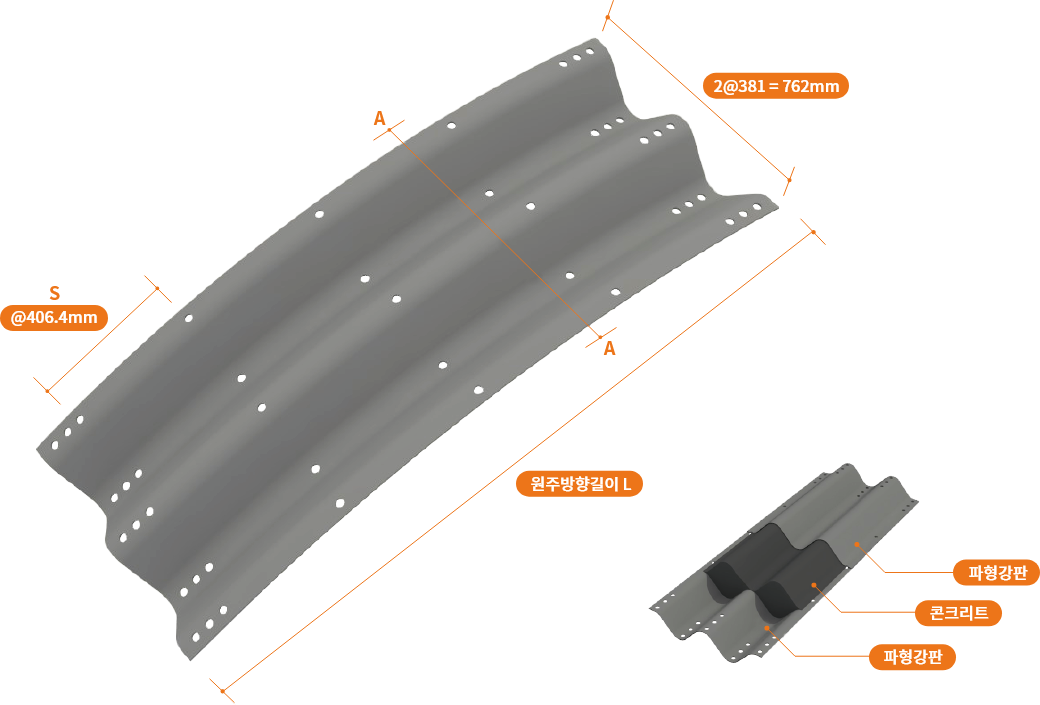

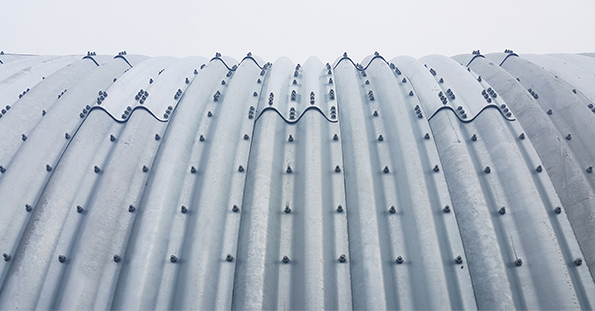

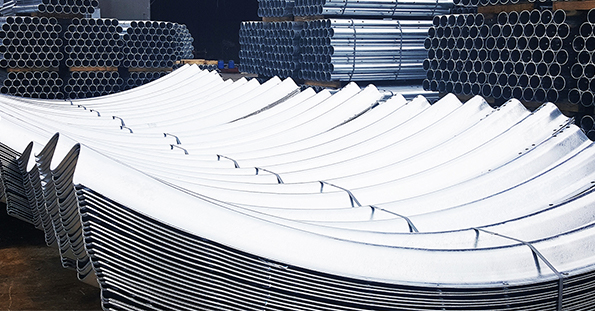

대골형 파형강판(Ultra large corugated steel plate)

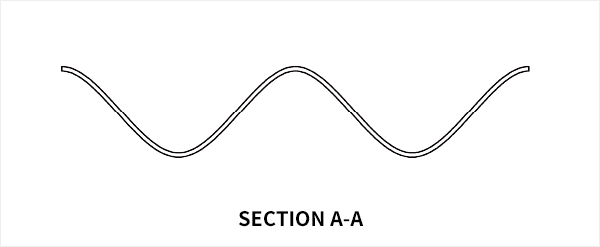

- SECTION A-A 와 같이 파형의 피치와깊이가 표준형 파형강판에 비해 3배이상 커짐으로써, 고성토 및 편토압에 의한 응력 집중에 대해 파형강판의 구조적 하중저항 능력을 향상시킨 제품이다.
- 프레스로 절곡하는 기존 제품과 달리 롤포밍 방식의 절곡의 통해 제품 규격의 정확성이 향상되고, 강판 원주 방향 길이 L이 기존 강판 4.7m에서 7.2m까지 확대된다.
파형강판 생산 및 조립과정
| S (406.4mm) | NET WIDTH (mm) | WIDTH (mm) |
|---|---|---|
| 3 | 1219.2 | 1447.2 |
| 4 | 1625.6 | 1853.6 |
| 5 | 2032.0 | 2260.0 |
| ~ | ||
| 15 | 6096.0 | 6324.0 |
| 16 | 6502.4 | 6730.4 |
| 17 | 6908.8 | 7136.8 |
단면형상
-
반원아치 -
높은아치 -
낮은아치 -
박스형 -
원형 -
수평타원 -
파이프아치 -
언더패스

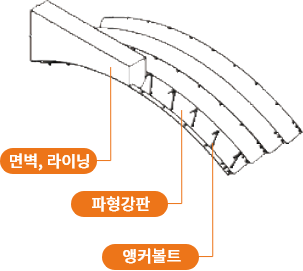

파형강판 마감처리

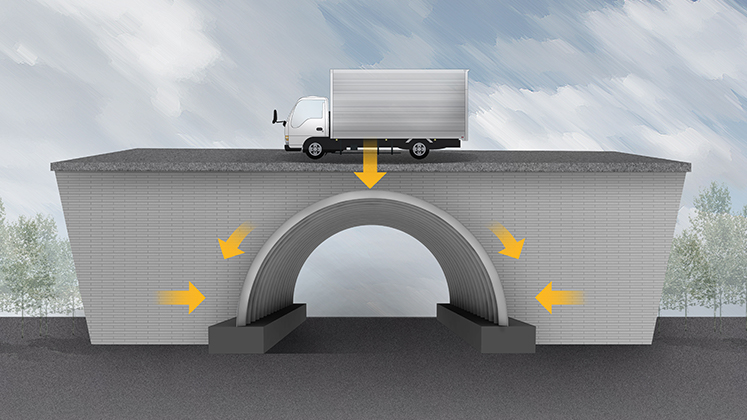

역학적 특성

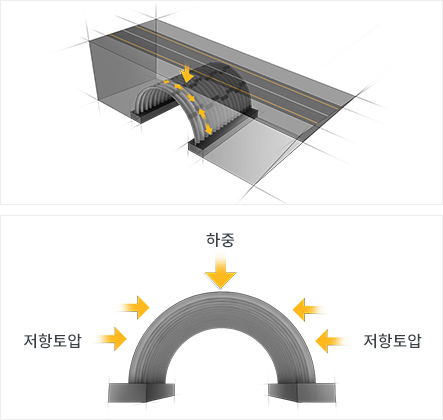

파형강판 구조물 상부에 하중으로 인한 연직토압이 발생하는 경우 측면의 토압이 저항하게 되며, 이때 연직 및 측면토압이 일정하게 이루는 하중분포 형식이 된다. 이같은 하중분포(환 압축 효과)는 휨모멘트를 억제하며, 압축력이 작용하는 구조적 특성을 갖는다.
파형강판 원자재의 요구조건 (KS D 3503, KS D 3506)
오른쪽으로 스크롤
| 종류의 기호 | 화학적 성분 | 기계적특성 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| C(%) | Si(%) | Mn(%) | P(%) | S(%) | 아연부착량 (g/㎡) | 항복강도 (MPa) | 인장강도 (Mpa) | 연신율 | ||
| t≤0.05 | t≤0.05 | |||||||||
| SS275(SS400) | ≤ 0.25 | ≤ 0.45 | ≤ 1.40 | ≤ 0.050 | ≤ 0.050 | 900 ≤ | 275 ≤ | 410~550 | 21≤ | 18≤ |
| SS315(SS490) | ≤ 0.28 | ≤ 0.50 | ≤ 1.50 | ≤ 0.050 | ≤ 0.050 | 900 ≤ | 315 ≤ | 490~630 | 19 ≤ | 16 ≤ |
| SS410(SS540) | ≤ 0.30 | ≤ 0.55 | ≤ 1.60 | ≤ 0.040 | ≤ 0.040 | 900 ≤ | 410 ≤ | 540 ≤ | 16 ≤ | 14 ≤ |
| SS450(SS590) | ≤ 0.30 | ≤ 0.55 | ≤ 1.80 | ≤ 0.040 | ≤ 0.040 | 900 ≤ | 450 ≤ | 590 ≤ | 14 ≤ | 12 ≤ |

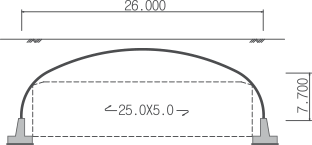

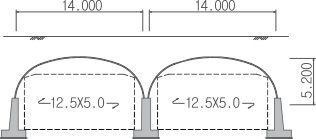

적용단면
오른쪽으로 스크롤
| 철근 콘크리트 구조물 | 파형강판 구조물 | |
|---|---|---|
통로
|
 |
 |
수로
|
 |
 |
|
개착 터널
|
 |
 |
교량
|
 |
 |
